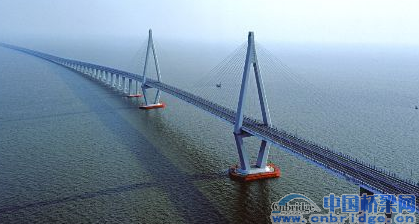

杭州湾跨海大桥北航道桥为双塔双索面斜拉桥,主桥全长908 m,跨径组合为(70+160+448+160+70)m。索塔为钻石形,总高度178.8 m,塔顶高程+186.500 m,上塔柱高38.075 m。其中标高+143.425~+161.139 m为直线变化段,斜率为1/5.9;标高+161.139~+177.85 m为曲线变化段,横桥向外侧面曲线半径为100 m,内侧面曲线半径为150 m;标高+177.85~+186.5 m为直线段,主塔构造见图1。上塔柱中间为斜拉索锚固区,斜拉索通过钢锚箱锚固在上塔柱。钢锚箱横桥向宽2.5 m,顺桥向宽6.0 m,高34.475 m,分为14个节段,每节段分为主跨侧及边跨侧2块,最重吊装块为2号钢锚箱边跨侧一段,重为13.587 t,高度为4.2 m,吊装设备为QTZ315塔式起重机。
