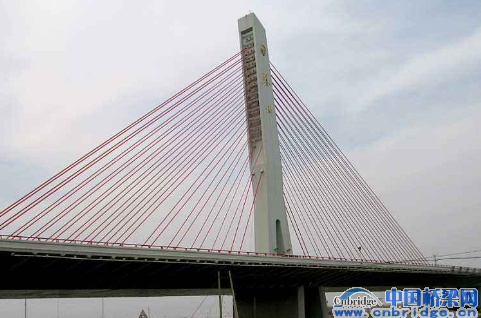

通化西昌斜拉桥位于吉林省通化市东郊，是一座独塔单索面预应力混凝土斜拉桥，桥长300 m，跨径布置为170 m+92．85 m+37．15 m，非对称结构。桥面以上塔高83．2 m，主塔为空腹型截面，同一截面布置4根斜拉索。桥塔每侧布置25对共100根斜拉索，按扇形布置。斜拉索采用j67镀锌低松弛高强钢丝制作，双层护套，斜拉索两端均采用张拉端锚具。全桥斜拉索共有PES7—109～PES7—211八种规格，最短索S1、M1无应力索长35．3 m，重1．5t；最长索M25无应力索长177．4 m，重12．9 t。全桥斜拉索粱端顺桥向索距分别为6 m(标准节段)及3．3 m(边跨现浇段)，塔上竖向索距1．9～2．3m；梁端横桥向索面距为1．34 m，塔端为0．9 m，各斜拉索梁端倾角在25。～63。之间变化
